焊點表面殘留焊劑白化

來源：CLTPHP 時間：2020/04/09

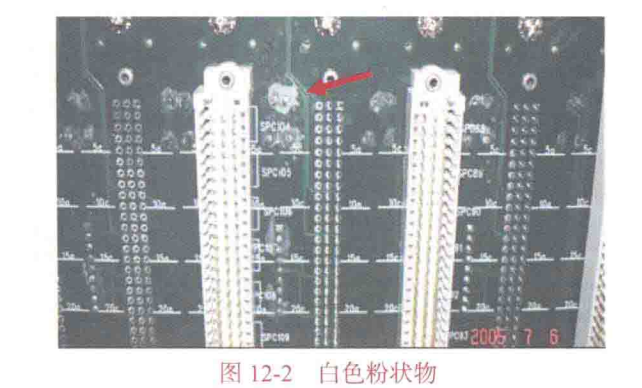

焊點表面殘留焊劑變成白色粉狀物，輕輕一碰就掉，如圖12．2所示。

20200409/5895d78906bef7596c8bcf287fda5239.png

原因

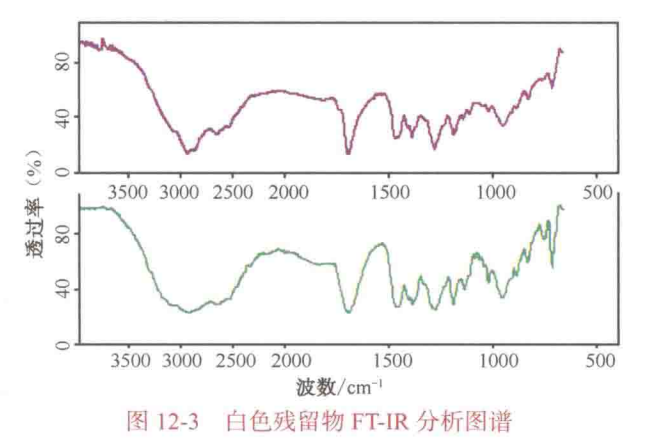

用紅外光譜(FT_IR)分析，白色殘留物與松香的圖譜近似，如圖12—3所示，

說明其為焊劑殘留物。之所以出現白色粉末．是F}1于清洗時沒有洗干凈，部分

焊劑溶解，使原本結晶狀的焊劑殘留物海綿化，在光線的作用下呈現白色。

20200409/d909e392bebe84b3741680ecc86d661d.png

案例

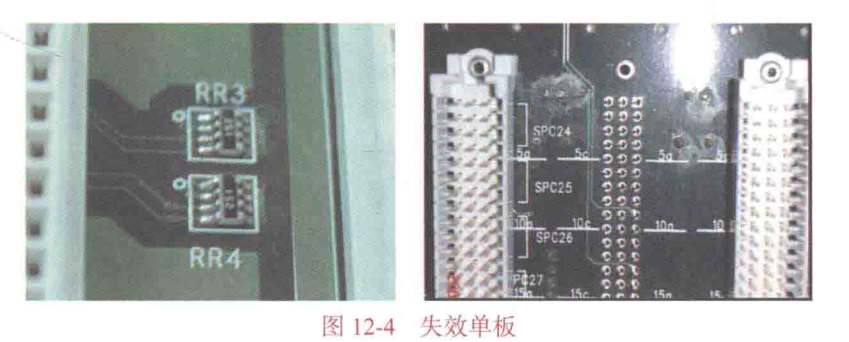

如圖12—4所示為某失效單板的局部照片，可以看到焊點表面有很明顯的白色焊劑殘留物。

20200409/be2d9ad4a1d64d78b3e0554aa73d7cc4.png

深圳小銘打樣SMT貼片加工:對策

(1)嚴格使用合格的焊絲并按規程操作

(2)一定要清洗干凈或干脆不清洗。
